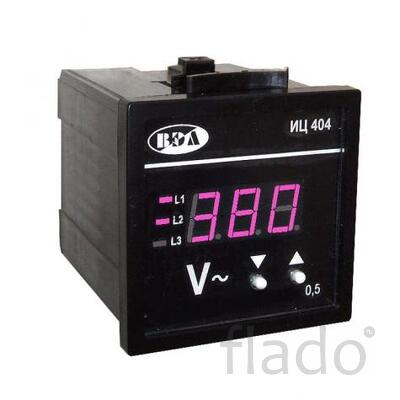

Вольтметр трехфазный ИЦ404 (щитовой, с цифровой индикацией) предназначен для измерения действующих значений фазных (фаза — нейтраль) и линейных (фаза — фаза) напряжений в трехфазной сети с глухозаземленной нейтралью.
Основные особенности
Встроенный переключатель входов между фазами по схемам звезда – треугольник.
Заменяет три стрелочных вольтметра.
Индикация напряжения с помощью трехразрядного цифрового индикатора.
Питание от одной из измеряемых фаз.
Крепление на переднюю панель с задним присоединением выводов.
Среднеквадратичное значение напряжения определяется путем многократного измерения напряжения за период и математической обработки результатов в реальном масштабе времени.
Работоспособность в широком интервале частот питающего и измеряемых напряжений.
Цена прибора не превышает стоимости трех стрелочных измерительных головок.
Технические характеристики
Диапазон измеряемых напряжений:
фаза — нейтраль
0 — 300 В
фаза — фаза
0 — 500 В
Пределы допускаемой основной погрешности
±0,5%
Диапазон напряжений питания переменного тока
85 — 265 В
Потребляемая мощность не более
2 Вт
Потребляемая мощность в каждой измерительной цепи не более
0,1 Вт
Габаритные размеры
72 x 72 x 97 мм
Размер установочного отверстия
68 x 68 мм
Высота цифр
14 мм
Цвет свечения (по требованию)
красный, зеленый или желтый
Диапазон рабочих температур
-40 … +55°C
Степень жесткости по устойчивости к наносекундным (ГОСТ Р 5317.4.4) и микросекундным (ГОСТ Р 5317.4.5) импульсным помехам большой энергии
3
Степень защиты в соответствии с EN 60529/IEC 529:
электронного блока
IP40
клеммника
IP20
Способ монтажа и способ присоединения внешних выводов:
для монтажа на переднюю панель
заднее подсоединение подводящих проводов с помощью клеммников
