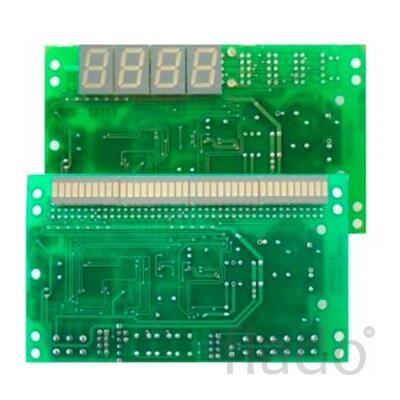

Индикаторы технологические ИТМ-1-01-31, ИТМ-1-01-41 предназначены для:
измерения одного входного физического параметра (температура, давление, расход, уровень и т. п.), обработка, преобразование и отображение его текущего значения на встроенном линейном 31 (41) сегментном или цифровом четырехразрядном светодиодном индикаторе (в зависимости от исполнения).
индикации технологического параметра, получаемого по интерфейсу от внешних устройств, и передача измеряемой величины по интерфейсу другим устройствам или на верхний уровень (данная возможность позволяет использовать индикаторы в качестве удаленного устройства сбора информации при работе в современных сетях управления).
Технические характеристики
Наименование параметра
Значение параметра
Количество каналов измерения
1
Гальваническая изоляция
трехуровневая (по входу, выходу, питанию)
Период измерения, не более
0,1 сек
Входные аналоговые сигналы:
0-5 мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10 В (Rвх=25 кОм)
Разрешающая способность линейного индикатора в зависимости от метода индикации:
ИТМ-1-01-31
± 3,3% (± 1,7 %)
ИТМ-1-01-41
± 2,5% (± 1,25 %)
Количество разрядов цифрового индикатора
4
Количество сегментов линейного индикатора:
ИТМ-1-01-31
31 шт.
ИТМ-1-01-41
41 шт.
Тип линейных индикаторов
сегмент, гистограмма
Напряжение питания постоянного тока
20-30 В
Ток потребления
не более 100 мА
Корпус (ВхШхГ)
щитовой 123х72х28 мм DIN43700, IP30
Температура окружающей среды
от -40°С до +70°С
Атмосферное давление
от 85 до 106,7 кПа
Вибрация
до 60 Гц, до 0,1 мм
Монтажная глубина
35 мм
Масса блока, не более
0,1 кг
Область применения
Системы промышленной автоматики, пульты управления, мнемощиты, мнемосхемы и т.п.
Системы цифровой индикации технологических параметров.
Удаленные устройства связи с объектом с индикацией.
Территориально распределенные и локальные системы управления.
Удаленный сбор данных, диспетчерский контроль, управление производством.
Функциональные возможности
Индикатор ИТМ-1 обеспечивает:
